Multiskaneris vadu meklētājs YT-73137 YATO

Vadu mekētājs YT-73137 ir ierīce vadu pārbaudei un lokalizēšanai. To izmanto, lai noteiktu vadu maršrutu sienā, identificētu tīkla kabeli servera telpā, lokalizētu pārtraukumu automobiļa elektriskajā sistēmā, pārbaudītu RJ-45 kabeļa savienojumu secību un pārbaudītu telefona līnijas stāvokli.

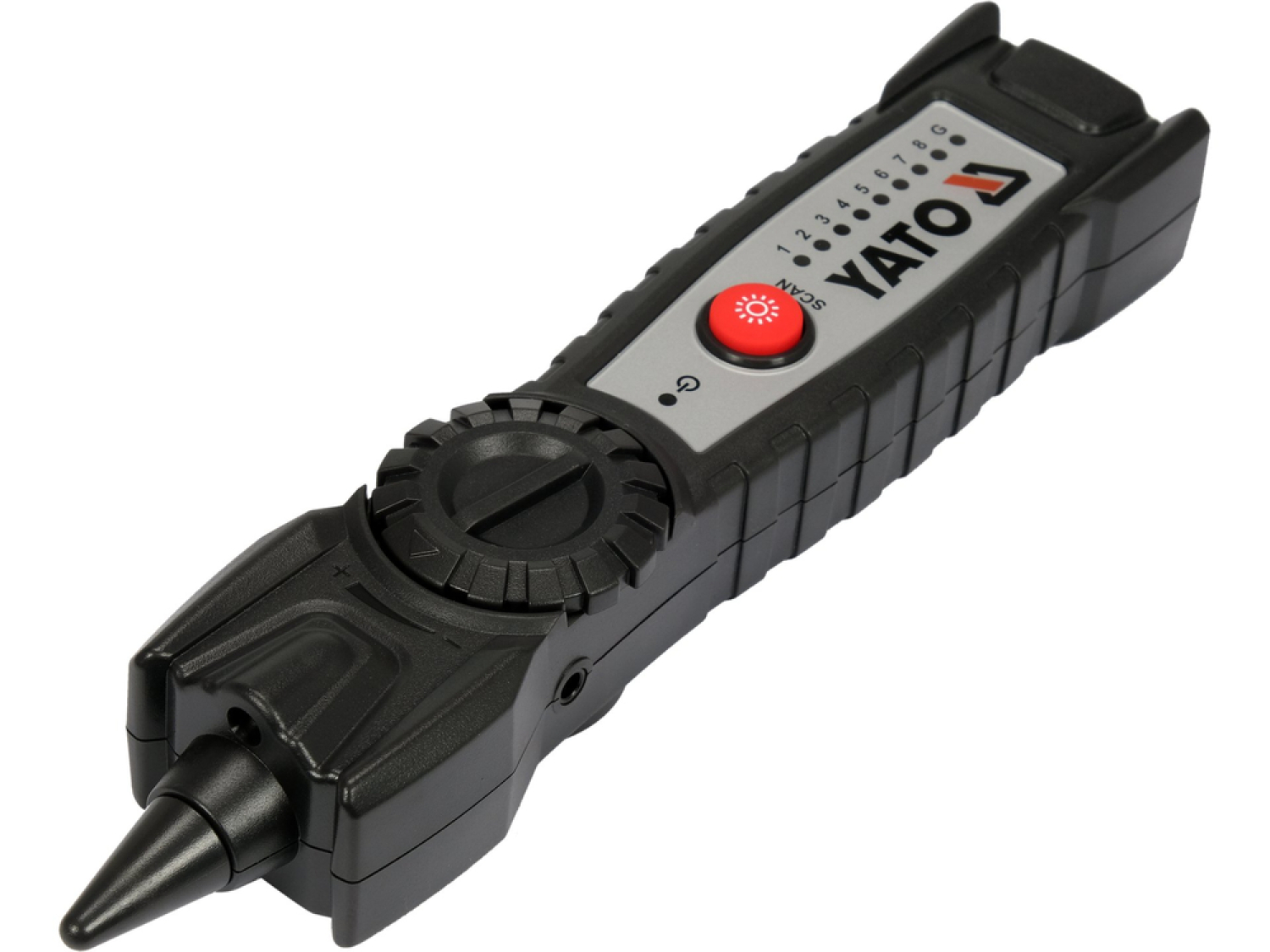

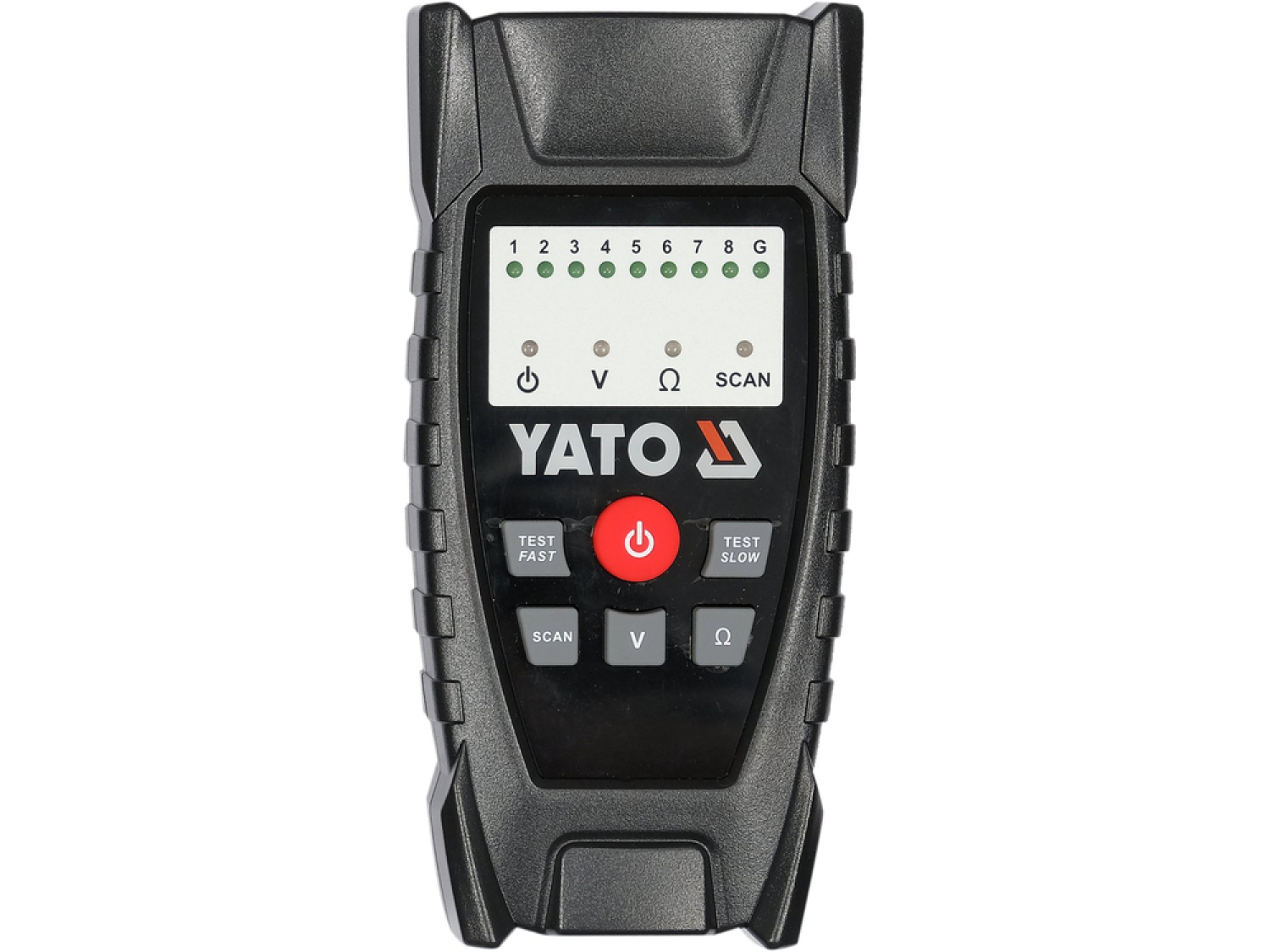

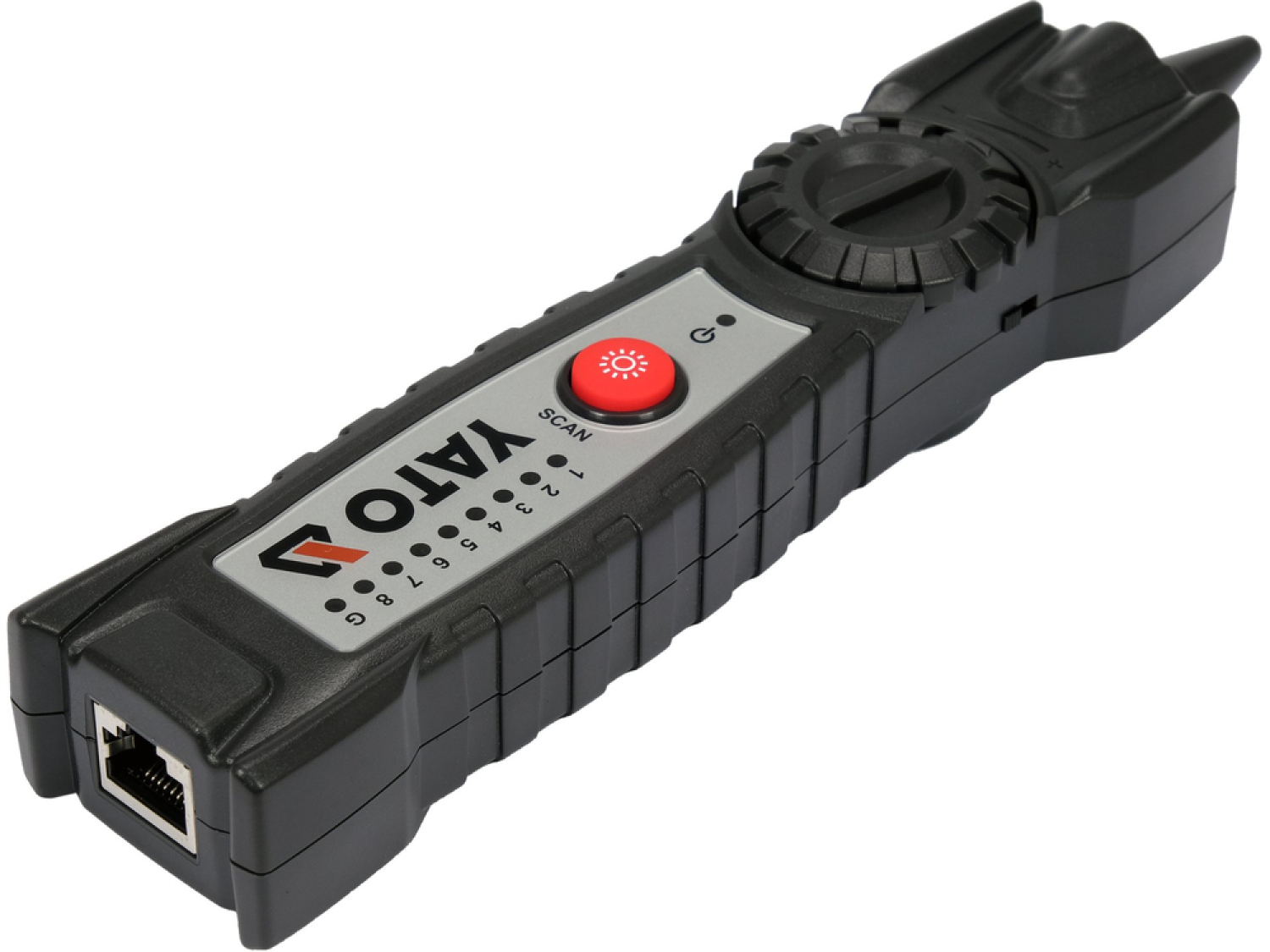

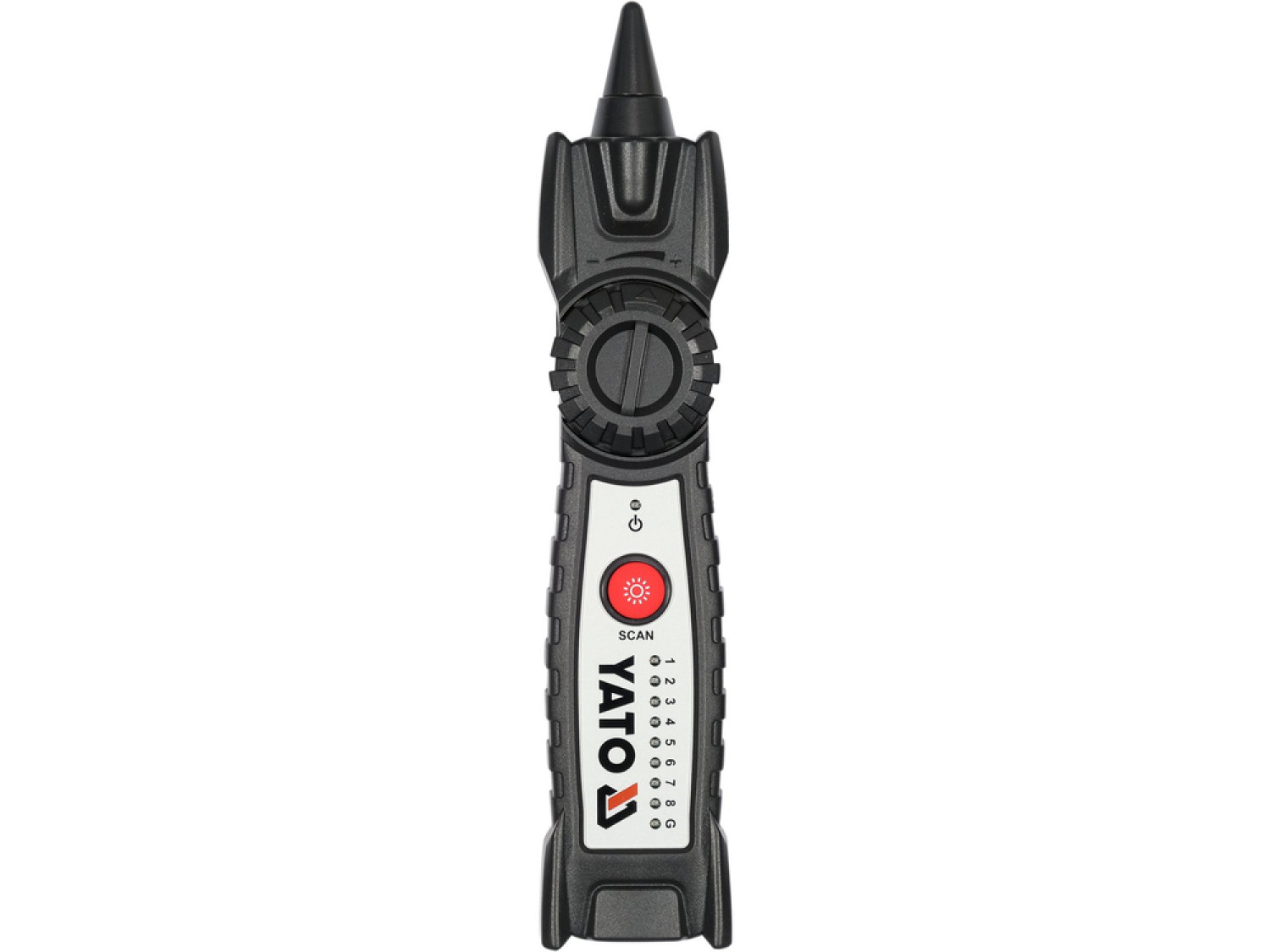

Ierīce sastāv no divām daļām: sūtītāja un saņēmēja. Sūtītājs tiek pievienots meklējamajam vadam un, aktivizējot SCAN funkciju, pārraida signālu ar zināmu frekvenci uz saņēmēju. Saņēmējs var bezvadu veidā uztvert signālu no vairāku centimetru attāluma no meklējamā vada.

Tai ir imunitāte pret traucējumiem. Saņemtā signāla skaņa ir brīva no troksņa un krakšķēšanas. Sūtītāja jauda ļauj signāla pārraidi vada garumā vismaz 1 kilometra attālumā. Saņēmējam ir iebūvēts ligzda, kas ļauj pieslēgt, piemēram, iekļautās austiņas.

• korpusa materiāls: ABS
• regulējama signāla uztveršanas jūtība/skaļums
• sūtītāja izmēri un svars: 63 x 134 x 31 mm / 138 g
• saņēmēja izmēri un svars: 40 x 200 x 32 mm / 120 g
• barošana sūtītājam: 3 x AAA - 1,5 V baterijas
• saņēmēja barošana: 6F22 - 9V baterija
• zemās baterijas līmeņa indikators: jā

Funkcijas:

• vadu lokalizēšana un maršruta noteikšana
• pārtraukuma lokalizēšana vadā

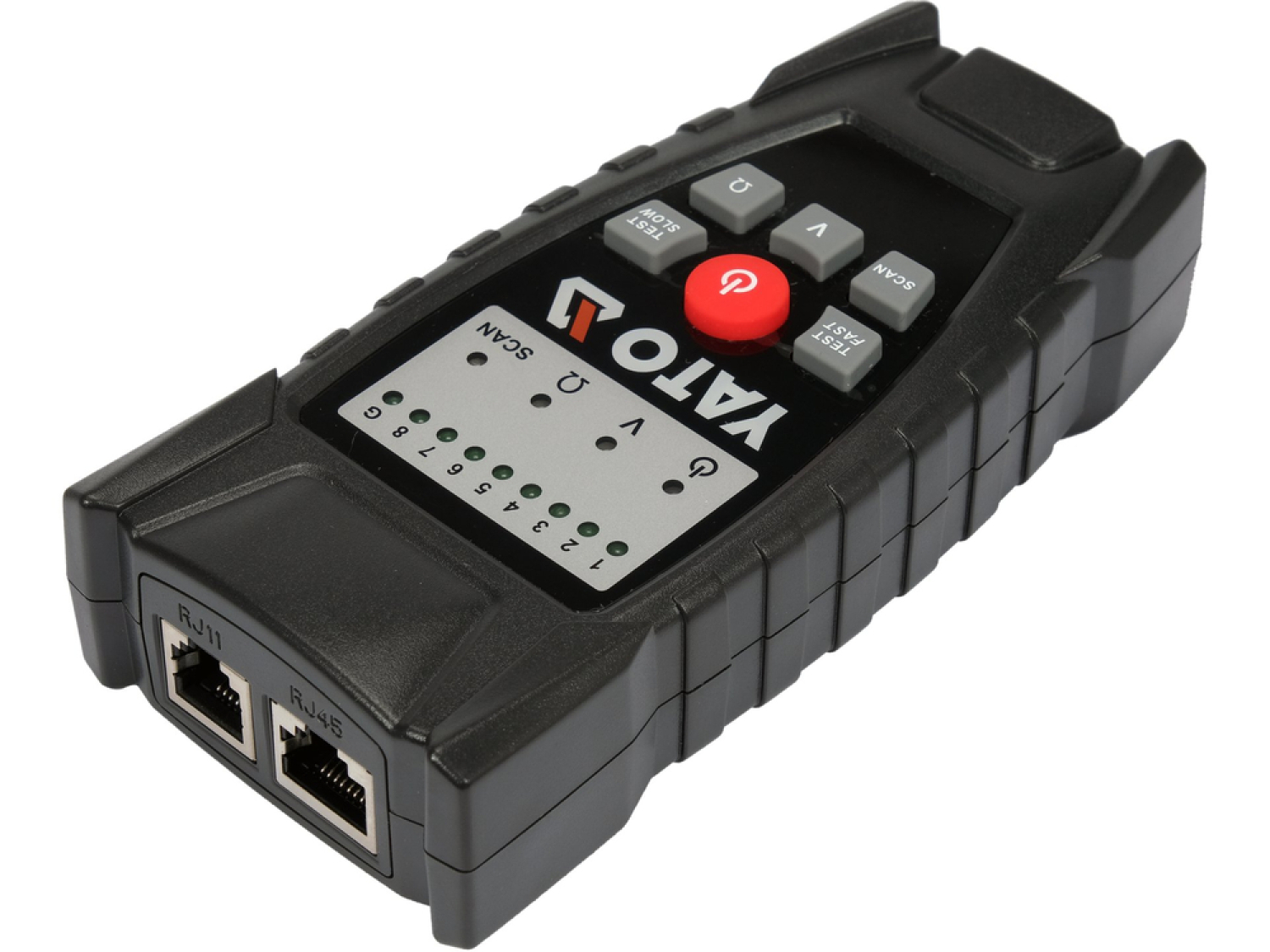

• RJ45 kabeļa savienojumu secības pārbaude
• telefona līnijas sprieguma kontrole
• sprieguma polaritātes pārbaude telefona līnijā
• īssavienojuma klātbūtnes pārbaude

Vadu meklēšana sienās, kā arī citu drošības iemeslu dēļ jāveic bez sprieguma klātbūtnes meklējamajā vadā.

^{*Saņēmējs uztvers stiprāku signālu, ja viena no krokodilu skavas sūtītāja kabelī ir pievienota zemējuma punktam. Zeme var būt vai nu zemējuma vads mājas instalācijā, vai, ja citu variantu nav, arī mūsu ķermenis, kas pieskaras grīdai. Iekšējie testi apstiprināja signāla uztveršanu no kabelī no 15 cm attāluma no saņēmēja (mērījumi bez šķēršļiem starp saņēmēju un vadu).}

• Serija: GRF
• Signāla pārraides attālums: > 1 km
• Lāzers: nē
• Funkcijas: vadu lokalizēšana un maršruta noteikšana, pārtraukuma lokalizēšana vadā, RJ45 kabeļa savienojumu secības pārbaude, telefona līnijas sprieguma kontrole
• Papildu funkcijas: sprieguma polaritātes pārbaude telefona līnijā, īssavienojuma klātbūtnes pārbaude, jūtīguma/skaļuma regulēšana
• Darba relatīvā mitruma Rh: 10-95%
• Enerģijas padeve: baterija
• Akumulatoru tips: 3x1,5V; AAA (sūtītājs), 9V; 6F22 (saņēmējs)
• Izmēri: 63x134x31 (sūtītājs), 40x200x32 (saņēmējs) mm
• Materiāls: ABS
• Priekšējā apgaismojuma klātbūtne: jā
• Displeja tips: LED
• Zemās baterijas līmeņa indikators: jā
• Darba temperatūras diapazons: -10 ~ +40 ˚C
• Uzglabāšanas temperatūra: -10 ~ +40 ˚C
• Svars: 138 (sūtītājs), 120 (saņēmējs) g

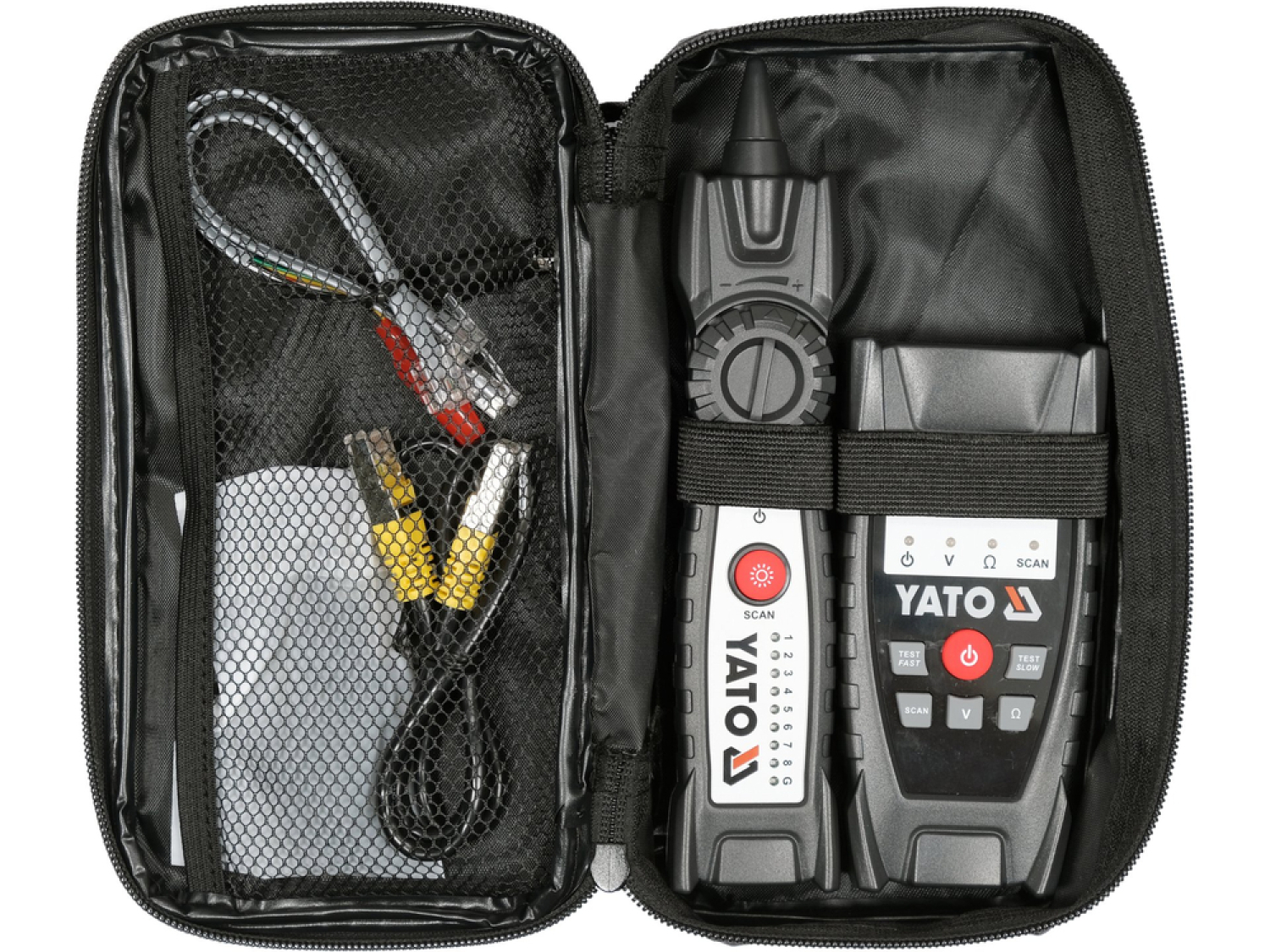

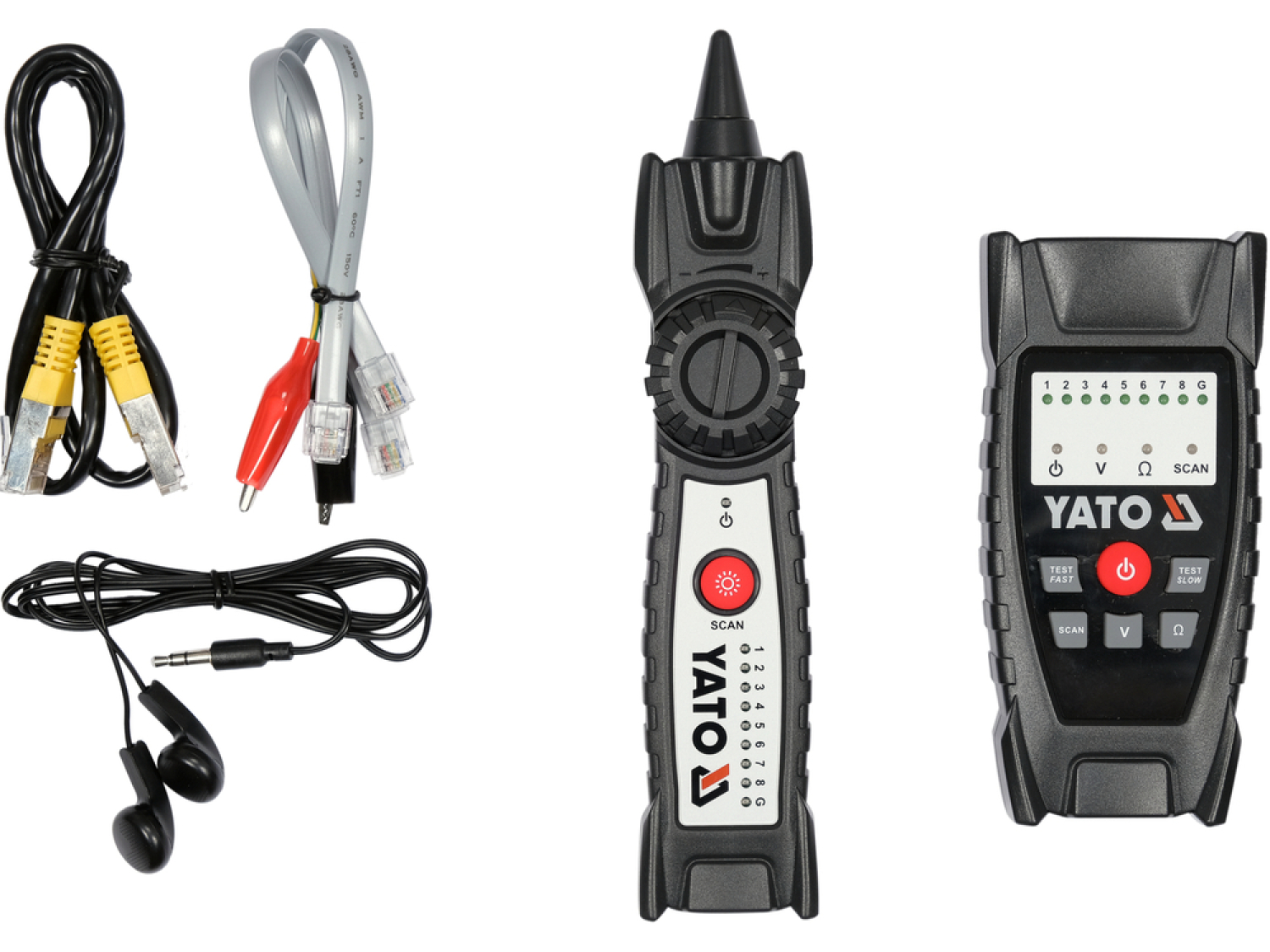

• Kopā ar komplektu: sūtītājs, saņēmējs
• Lietošana: vadu pārbaudei un lokalizēšanai
